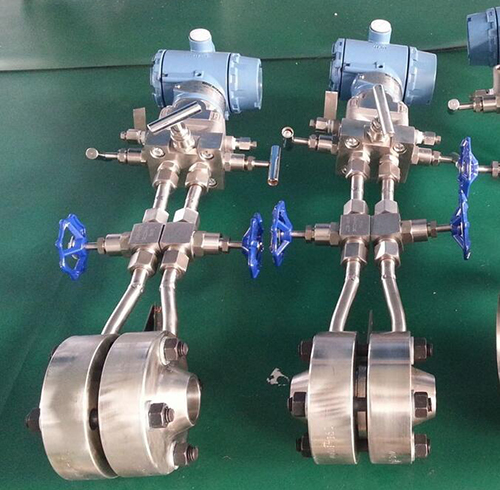

平衡孔板流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LG
- 測量范圍：0.32-191037.6m3/h
- 精度等級：1.5級
- 公稱通徑：DN25~DN1200
- 適用介質：液體 氣體 蒸汽
- 工作壓力：0-40MPa
- 工作溫度：-20℃~300℃
- 供電方式：24VDC
- 訂貨號：UTC544718FTG
平衡孔板流量計產品概述
孔板流量計是將標準孔板與多參量差壓變送器（或差壓變送、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量。
廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。孔板流量計被廣泛適用于煤炭、化工、交通、建筑、輕紡、食品、醫藥、農業、環境保護及人民日常生活等國民經濟各個領域，是發展工農業生產，節約能源，改進產品質量，提高經濟效益和管理水平的重要工具在國民經濟中占有重要的地位。在過程自動化儀表與裝置中，流量?jī)x表有兩大功用：作為過程自動化控制系統的檢測儀表和測量物料數量的總量表。
孔板流量計應用領域比較廣泛，所有的單相流速都可以測量，一部分混相流也可以使用該產品。因?yàn)閮上嗔鞫荒軠?zhǔn)確計量，甚至有可能發生水錘現象，損壞管件。若使用環形孔板，冷凝水可以從環形孔板的邊沿流走，*小流通面是緊貼管內壁的圓環，而標準孔板*小流通面是處于管中心的同心圓。流體中的雜質流速較低，一般是緊貼著管壁邊流動，節流裝置新品種的不斷出現并獲得推廣應用，與節流裝置相配套的差壓變送器及顯示儀表在性能和質量方面發展迅速。
孔板流量計本應是尖銳直角的入口邊緣卻變成了喇叭口，改變了流出系數，產生了較大誤差，不得不更換。可見，測量高溫流體的流量，本產品是*佳選擇。
平衡孔板流量計特點
1、流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
2、孔板流量計的節流裝置結構簡單，且牢固、性能穩定可靠，使用期限長，價格較低，是工業中常用到的流量測量?jī)x表，整個加工過程采用國際標準，并經過嚴格的校驗檢測。
3、孔板流量計使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。
4、孔板流量計可測量管道中各種流體的流量，可測量的介質有液體、氣體、蒸汽，被廣泛應用于石油、化工、冶金、輕工、煤礦等工業部門。
5、孔板流量計前后產生一個靜壓力差,該壓力差與流量存在著一定的函數關系,流量越大,壓力差就越大.差壓信號傳送給差壓變送器,轉換成4-20ma.DC模擬信號輸出,遠轉給流量積算儀,實現流體流量的計量.質量型流量計,利用智能型差壓變送器,對工況溫/壓進行自動補償后,實現對流體質量流量的測量
6、孔板流量計要送熱風，熱風爐離高爐一般比較近，且彎頭較多。過去曾使用標準孔板，因直管段不夠長而誤差較大。本儀表因?yàn)橛芯鶋涵h(huán)和多個取壓口，需要2D長的直管段即可。安裝在熱風爐送風管上之后，應用情況非常滿意，已經有三十幾座熱風爐裝上了環形孔板流量計，運行3年多沒有故障。
平衡孔板流量計工作原理
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差。
在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系而求得流量。其基本公式如下：
c－流出系數 無量綱
d－工作條件下節流件的節流孔或喉部直徑
D－工作條件下上游管道內徑
qm－質量流量 Kg/s
qv－體積流量 m3/s
－直徑比d/D 無量綱
流體的密度Kg/m3
可膨脹性系數 無量綱
標準孔板流量計結構
節流裝置組成
節流件：標準孔板、標準噴嘴、長徑噴嘴、1/4圓孔板、雙重孔板、偏心孔板、圓缺孔板、錐形入口孔板等
取壓裝置：環室、取壓法蘭、夾持環、導壓管等
測量管
標準孔板流量計的安裝要求：對直管段的要求一般是是前10D后5D，因此在選購孔板流量計時一定要根據流量計的現場工礦情況來選擇適合現場工礦的流量計。
平衡孔板流量計基本參數
平衡孔板流量計基本參數
| 名稱 | 型號 | 取壓方式 | 公稱管徑 | 公稱壓力（MPa） | 執行標準（結構） |
|
標準孔板 | LGB | 角接（環室取壓） | 50～400 | 小于10 | GB2624 K07（蘭化）DG |
| LGB-Z | 角接（鉆孔取壓） | 400～2000 | 小于1.6 | ||
| LGB | 環室（八槽） | 50～400 | 小于32 | 流量測量手冊 | |
| LGB | 環室（無法蘭焊接式） | 50～275 | 小于28.22 | 流量測量手冊DG0711～0718 | |
| LGB-F | 法蘭取壓 | 50～800 | 小于2.5 | GB2624 K06（蘭化） | |
| LGB-F | 法蘭取壓 | 50～400 | 4.0～40 | GB2624 K06（蘭化）石化 | |
| LGB-J | 徑距取壓 | 50～760 | 小于10 | GB2624 | |
|
標準噴咀 | LGP | 角接（環室取壓） | 50～400 | 小于10 |
GB2624 流量測量手冊 |
| LGP-Z | 角接（鉆孔取壓） | 400～500 | 小于1.6 | ||
| LGP | 環室（八槽） | 50～300 | 小于32 | 流量測量手冊 | |
| LGP | 環室（高壓透鏡墊式） | 15～150 | 小于32 | ||
| LGP | 環室（無法蘭焊接式） | 175～350 | 小于17.36 | DG 0702～0710 | |
| 長徑噴咀 | LGC-J | 徑距取壓 | 50～630 | 小于16 | GB2624 |
| 1/4圓孔板 | LGH | 角接取壓 | 50～260 | 小于10 |
GB2624 流量測量手冊 |
| LGH-F | 法蘭取壓 | 50～200 | 小于6.4 | ||
| 文丘里噴咀 | LGL | 角接取壓 | 65～500 | 小于2.5 | |
| 文丘里管 | LGW | 特殊取壓 | 50～1200 | 小于2.5 | |
| 雙文丘里管 | LGW-S | 特殊取壓 | 小于1000 | 小于0.6 | |
| 小管徑孔板 | LGX | 角接取壓 | 12～40 | 小于6.4 | K07（蘭化） |
| LGX-F | 法蘭取壓 | 12～40 | 小于6.4 | 企業標準 | |
| 高壓透鏡墊 | LGT | 角接取壓 | 50～150 | 小于32 | 流量測量手冊 |
|
圓缺孔板 | LGQ | 角接（環室取壓） | 100～400 | 小于1.6 | |
| LGQ-Z | 角接（鉆孔取壓） | 400～1000 | 小于1.6 | ||
| LGQ-F | 法蘭取壓 | 100～350 | 小于6.4 | ||
| 雙重孔板 | LGS | 角接取壓 | 100～400 | 小于6.4 | |
| 偏心孔板 | LGN | 角接取壓 | 100～1000 | 小于6.4 | |
| 限流孔板 | LG-XL | 10～300 | 小于6.4 | 企業標準 | |
| 錐形入口孔板 | LGR | 角接取壓 | 25～1000 | 小于10 | GB2624 |
| 機翼測風裝置 | LJY | 特殊取壓 | 少于1000 | 小于0.6 | 企業標準 |
平衡孔板流量計維護安裝管道條件
1、節流件前后的直管段必須是直的，不得有肉眼可見的彎曲。
2、安裝節流件用得直管段應該是光滑的，如不光滑，流量系數應乘以粗糙度修正稀疏。
3、為保證流體的流動在節流件前1D出形成充分發展的紊流速度分布，而且使這種分布成均勻的軸對稱形，所以
1）直管段必須是圓的，而且對節流件前2D范圍，其圓度要求其甚為嚴格，并且有一定的圓度指標。具體衡量方法：
（A）節流件前OD，D/2，D，2D4個垂直管截面上，以大至相等的角距離至少分別測量4個管道內徑單測值，取平均值D。任意內徑單測量值與平均值之差不得超過±0.3%
（B）在節流件后，在OD和2D位置用上述方法測得8個內徑單測值，任意單測值與D比較，其*大偏差不得超過±2%
2）節流件前后要求一段足夠長的直管段，這段足夠長的直管段和節流件前的局部阻力件形式有關和直徑比β有關。
3）節流件上游側*一阻力件和*二阻力件之間的直管段長度可按*二阻力件的形式和β=0.7（不論實際β值是多少）取所列數值的1/2
4）節流件上游側為敞開空間或直徑≥2D大容器時，則敞開空間或大容器與節流件之間的直管長不得小于30D（15D）。若節流件和敞開空間或大容器之間尚有其它局部阻力件時，則除在節流件與局部阻力件之間設有附合規定的*小直管段長1外，從敞開空間到節流件之間的直管段總長也不得小于30D（15D）。
平衡孔板流量計選型說明
